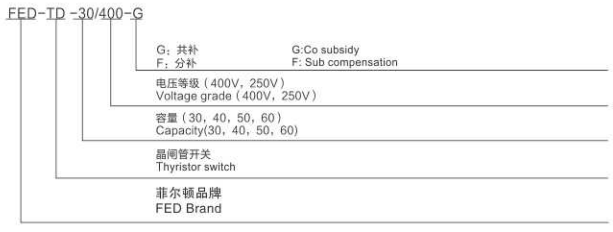

產品概述
本系列采用大功率反并聯晶閘管模塊、隔離電路、觸發電路、保護電路及散熱裝置等元件組成，可用于 400V 系統容性或感性負載的通斷控制，通斷時無涌流、無過電壓，工作時無噪音，允許頻繁投切，安裝、接線簡單方便，特別適用于快速投切的 TSC 型動態低壓無功補償裝置。
功能特點
采用進口過零觸發芯片，控制可控硅電壓過零時導通，電流為零時切除，確保投入電容無涌流；
采用優質可控硅投切，使用 3083 觸發板，反向耐壓 1800V，經過多年運行證明質量可靠；
使用壽命長達 10 萬小時以上，免維修，投入時間 t<20ms；
結構設計合理，接線簡單，安裝調試方便，可三相和分相補償；
可接于電容器角外實現三相兩控，也可接于電容器角內實現三相三控（訂貨時需備注）；
采用了有效的保護電路，提高了調節器的抗諧波能力；
采用了溫控技術，可靠保證可控硅在規定溫度范圍內工作，當有元件出現故障時或某種原因造成散熱器溫度超標時，開關會自動退出，有效保護可控硅不損壞；
充分采用集成電路，盡量減少分立元件，使得開關體積盡可能合理并減小， 可使整個柜體的成本降低；
抗干擾電路設計，提高了開關的抗干擾能力，有效防止誤觸發引起可控硅擊穿故障；
自動均衡電容電位，解決投切過程中出現的缺相問題； 電子放電電路，加快電容放電。
安裝尺寸及外觀尺寸
 |  |
（以上尺寸為容量 80kvar 以內尺寸，＞80kvar 產品尺寸需定制）
接線圖
 |  |
